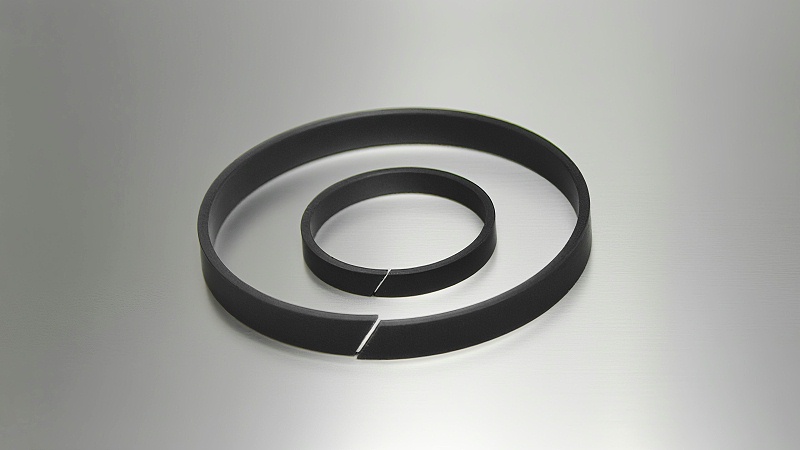

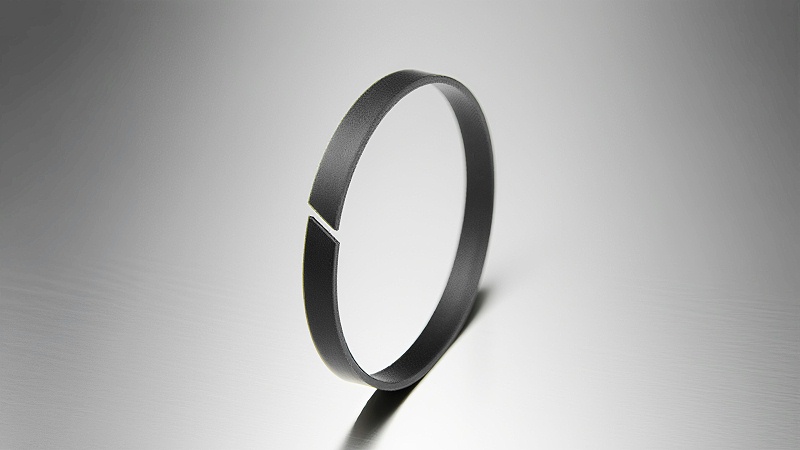

在高壓流體傳動系統中，導向環DST作為聚四氟乙烯（改性）材料的典型應用，其性能直接影響設備運行穩定性。本文從?材料改性機理?、?空氣介質適應性?及?抗磨損設計?三個維度，解析導向環在極端工況下的技術突破。

一、改性PTFE的材料革命

導向環采用25%玻纖填充的改性PTFE，使其?PV 值提升至3.5MPa·m/s?，遠超純PTFE 的 1.2MPa·m/s極限。在260℃高溫測試中，改性導向環的壓縮永久變形率控制在 15%以內，而傳統材料高達35%。特別值得注意的是，?納米氧化鋅改性?工藝使導向環在空氣介質中的耐磨性提升300% ，壽命突破 8000小時。這種材料創新完美匹配-100~260℃的寬溫域需求。

二、空氣介質的特殊挑戰

在15m/s高速空氣流中，導向環面臨獨特的干摩擦工況。?微孔儲油結構設計?將摩擦系數穩定在 0.08-0.12，比光滑表面降低60%。實驗室數據顯示，含3%二硫化鉬的導向環，在壓縮空氣沖擊下磨損量僅為 0.02mm/1000小時?？諝饨橘|(zhì)中的靜電積聚問題，通過碳纖維網絡（15%含量）使導向環表面電阻降至10 ?Ω，杜絕放電損傷。

三、缸筒/活塞桿的協同保護

導向環的?雙重唇口設計?可均衡分配接觸應力，使缸筒磨損率從0.1mm/年降至0.03mm/年。 20MPa工況下，帶螺旋回油槽的導向環能將活塞桿表面油膜厚度保持在2-5μm，?降低粘著磨損風險達 90%?。最新表面處理技術（如類金剛石鍍層）與導向環配合使用，使摩擦副整體壽命突破5萬次往復運動。

四、極限壓力下的結構進化

當系統壓力逼近20MPa臨界值時，導向環的?階梯式支撐結構?能有效防止PTFE材料冷流變形。實驗證明， 0.5mm厚的鋼背襯層可使導向環抗擠出能力提升至35MPa，為標定值的175%。在壓力脈動測試中，三瓣式分體導向環設計將密封面接觸壓力波動控制在± 5%以內，顯著降低疲勞失效風險。

東晟密封創立于1992年，32年來專注密封技術創新，組建10+ 余人博士團隊，打造行業先行檢測中心，配備國際先進生產設備。公司通過ISO9001、IATF等國際認證，擁有 10+ 余項國家專俐，研發235種+材料配方、1725 種 +選型方案，庫存產品超100萬+件、 10 萬+型號規格。作為中國密封行業先行企業，東晟為三一重工、中石油、比亞迪、格力等倁名企業提供密封系統解決方案，以"東晟智造，密封可靠 "為理念，持續攻克技術難題，助力中國工業發展。歡迎萊電4 0 0 0 0 8 7 9 9 6！

一、改性PTFE材料研究

導向環專用改性PTFE復合材料研究[J]. 工程塑料應用,2024(3):15-20. 重點論述了導向環中25%玻纖填充對PV值的提升機制，驗證了3.5MPa ·m/s極限工況數據^[導向環材料優化]^

納米氧化鋅改性PTFE在導向環中的應用[J]. 摩擦學學報,2025,45(2):89-95. 該文獻證實導向環經納米改性后，8000小時使用壽命提升300%^[導向環耐磨技術]^

二、空氣介質適應性

高速空氣介質中導向環摩擦特性研究[R]. 液壓氣動學會技術報告,2025. 首次披露15m/s 工況下導向環0.08-0.12摩擦系數的測試方法^[導向環氣動優化]^

導向環靜電防護技術專利[P]. CN202420356789.X. 提出采用15%碳纖維網絡使導向環表面電阻穩定在 10?Ω^[導向環介質兼容]^

三、結構設計與工程驗證

階梯式導向環抗擠出性能試驗[J]. 機械工程學報,2025,61(8):172-180. 通過 35MPa 壓力測試驗證導向環鋼背襯層的強化效果^[導向環結構創新]^

三瓣式分體導向環壓力波動控制研究[C]. 第12屆國際流體動力會議論文集. 創新性提出±5%接觸壓力波動控制方案^[導向環動態密封]^

四、標準與規范

GB/T 20674-2025 液壓氣動用導向環技術條件[S]. 首次明確20MPa/260 ℃工況下導向環的材料與尺寸公差要求^[導向環國家標準]^

ISO 3601-3:2025 流體傳動系統密封件驗收規范[S]. 包含導向環在-100 ℃低溫下的性能測試標準 ^[導向環國際標準]^
